Принцип действия теплового насоса

Наряду с поисками и освоением традиционных источников (газ, нефть), перспективным направлением является использование энергии, накапливаемой в водоемах, грунте, геотермальных источниках, технологических выбросах (воздух, вода, стоки и др.). Однако температура этих источников довольно низкая (0–25 °С) и для эффективного их использования необходимо осуществить перенос этой энергии на более высокий температурный уровень (50–90 °С). Реализуется такое преобразование тепловыми насосами (TH), которые, по сути, являются парокомпрессионными холодильными машинами (рис.1).

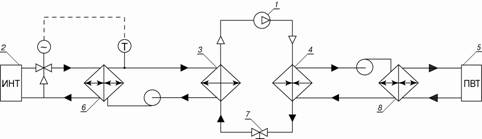

Рис.1 Схема гидравлическая теплового насоса:

1 - компрессор; 2 - источник теплоты низкого уровня (ИНТ); 3 - испаритель теплового насоса;

4 – конденсатор теплового насоса; 5 – потребитель теплоты высокого уровня (ПВТ);

6 – низкотемпературный теплообменник; 7 – регулятор потока хладагента;

8 – высокотемпературный теплообменник.

Низкотемпературный источник (ИНТ) нагревает испаритель (3), в котором хладагент кипит при температуре –10 °С…+5 °С. Далее тепло, переданное хладагенту, переносится классическим парокомпрессионным циклом к конденсатору (4), откуда поступает к потребителю (ПВТ) на более высоком уровне.

Тепловые насосы используют в различных отраслях промышленности, жилом и общественном секторе. В настоящее время в мире эксплуатируется более 10 млн. тепловых насосов различной мощности: от десятков киловатт до мегаватт. Ежегодно парк ТН пополняется примерно на 1 млн. штук. Так, в Стокгольме тепловая насосная станция мощностью 320 МВт, используя зимой морскую воду с температурой +4 °С, обеспечивает теплом весь город [4]. В 2004 г. мощность тепловых насосов, установленных в Европе, составляла 4 531 МВт, а во всем мире тепловыми насосами была получена тепловая энергия эквивалентная 1,81 млрд. м3 природного газа. Энергетически эффективны тепловые насосы, использующие геотермальные и подземные воды. В США федеральным законодательством утверждены требования по обязательному использованию геотермальных тепловых насосов (ГТН) при строительстве новых общественных зданий. В Швеции 50 % всего отопления обеспечивается геотермальными тепловыми насосами. К 2020 г. по прогнозам Мирового энергетического комитета доля геотермальных тепловых насосов составит 75 %. Срок службы ГТН составляет 25–50 лет.

Тепловые насосы подразделяют по принципу действия (компрессорные, абсорбционные) и по типу цепи передачи тепла «источник-потребитель». Различают следующие типы тепловых насосов: воздух-воздух, воздух-вода, вода-воздух, вода-вода, грунт-воздух, грунт-вода, где первым указывается источник тепла. Если для отопления используется только тепловой насос, то система называется моновалентной. Если дополнительно к тепловому насосу подключается другой источник тепла, работающий отдельно или параллельно с тепловым насосом, система называется бивалентной.

Тепловой насос с гидравлической обвязкой (водяными насосами, теплообменниками, запорной арматурой и др.) называют тепловой насосной установкой. Если среда, охлаждаемая в испарителе, такая же, как и среда, нагреваемая в конденсаторе (вода-вода, воздух-воздух), то путем изменения потоков этих сред можно изменить режим ТН на обратный (охлаждение на нагрев и наоборот). Если среды – газы, то такое изменение режима называют обратимым пневматическим циклом, если жидкости – обратимым гидравлическим циклом (рис.2).

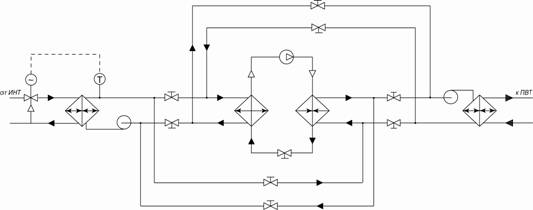

Рис.2. Схема теплового насоса с обратимым гидравлическим циклом

В случае, когда обратимость цикла осуществляется изменением направления хладагента с помощью клапана обратимости цикла, используют термин «тепловой насос, работающий в обратимом холодильном цикле».

Низкопотенциальный источник – воздух

В системах кондиционирования широко используются тепловые насосы типа «воздух-вода». Наружный воздух продувается через испаритель, а тепло, отводимое от конденсатора, нагревает воду, используемую для обогрева помещения в помещении (рис.3).

Рис.3. Схема теплового насоса «воздух- вода»

Преимуществом таких систем является доступность низкопотенциалного источника тепла (воздуха). Однако температура воздуха изменяется в большом диапазоне, достигая отрицательных значений. При этом эффективность теплового насоса сильно снижается. Так, изменение температуры наружного воздуха с 7 °С до минус 10 °С приводит к снижение производительности теплового насоса в 1,5–2 раза.

Для подачи воды от ТН к обогреваемым помещениям в них устанавливаются теплообменники, именуемых в литературе «фэнкойлами». Вода к фэнкойлам подается гидравлической системой – насосной станцией (рис.4).

Рис.4. Схема насосной станции:
